Соединитель цилиндрический низкочастотный ОНЦ-БС-1 (2) состоит из герметичной приборной вилки и негерметичной кабельной розетки. Пластиковые кожухи изготовляются для всей линейки размеров корпусов розеток и вилок.
Серийное производство выполняется по конструкторской документации ООО «Н-КАБЕЛЬ» с 2015 г.
Разработанная конструкция обеспечивает надежную фиксацию кабеля или провода с корпусом.
Корпус изготовлен из диэлектрического стеклонаполненного полиамида.

По состоянию на январь 2020 г. изготовлено и отгружено более > 7 500 изделий.
Основные заказчики продукции - предприятия военно-промышленного комплекса и производители подвижного железнодорожного состава.
Мы производим и поставляем 24 типоразмера кожухов ОНЦ-БС-1 (2) по цене от 200 рублей с НДС до 225 рублей с НДС.
Купить кожухи ОНЦ-БС-1 (2) вы можете с доставкой в Екатеринбург от 5 дней, а также в городах Москва, Санкт–Петербург, Ростов-на-Дону, Воронеж, Казань, Нижний Новгород и в другие населенные пункты РФ от 7 рабочих дней.







pdfСкачать информационный лист- Кожух ОНЦ-БС-1 (2)



Технические характеристики

Параметр

Значение

1

Материал корпуса / прижима

Стеклонаполненный полиамид ПА 6 / Латунь

2

Температурный режим

от -700 до +1600 С

3

Атмосферное рабочее давление

1,3*10-4 (10-6) Па (мм.рт.ст)

4

Комплектность поставки

Корпус – 1 шт.

Прижим – 2 шт.

Винт крепежный М2,5х8 или М3 х 10 – 2 шт.

5

Срок сохраняемости

15 лет

6

Производитель

ООО «Н-КАБЕЛЬ»




кожух для розетки онц бс 1 и онц бс 2

Кожух кабельной розетки ОНЦ-БС-1



Наименование
кабельной розетки
разъема

Обозначение кожуха
розетки ОНЦ-БС-1
для заказа

Количество
контактов розетки

Резьбовое соединение
с розеткой

Масса, гр

Размеры, мм

D

L

ОНЦ-БС-1-4/10-Р

ЭКОМ.301111.010

4

М10×0,75

3,5

17

29

ОНЦ-БС-1-7/12-Р

ЭКОМ.301111.020

7

М12×0,75

4,0

17

31

ОНЦ-БС-1-10/14-Р

ЭКОМ.301111.030

10

М14×0,75

5,4

20

34

ОНЦ-БС-1-19/18-Р

ЭКОМ.301111.040

19

М18×0,75

4,7

23

27

ОНЦ-БС-1-32/22-Р

ЭКОМ.301111.050

32

М22×0,75

6,5

27

43

ОНЦ-БС-1-50/27-Р

ЭКОМ.301111.060

50

М27×0,75

8,0

32

47




кожух для розетки онц бс 1 и онц бс 2

Кожух кабельной розетки ОНЦ-БС-2



Наименование
кабельной розетки
разъема

Обозначение кожуха
розетки ОНЦ-БС-2
для заказа

Количество
контактов розетки

Резьбовое соединение
с розеткой

Масса, гр

Размеры, мм

D

L

ОНЦ-БС-2-4/10-Р

ЭКОМ.301111.010

4

М10×0,75

3,5

17

29

ОНЦ-БС-2-7/12-Р

ЭКОМ.301111.020

7

М12×0,75

4,0

17

31

ОНЦ-БС-2-10/14-Р

ЭКОМ.301111.030

10

М14×0,75

5,4

20

34

ОНЦ-БС-2-19/18-Р

ЭКОМ.301111.040

19

М18×0,75

4,7

23

27

ОНЦ-БС-2-32/22-Р

ЭКОМ.301111.050

32

М22×0,75

6,5

27

43

ОНЦ-БС-2-50/27-Р

ЭКОМ.301111.060

50

М27×0,75

8,0

32

47




кожух для вилки онц бс 1 и онц бс 2

Кожух приборной вилки ОНЦ-БС-1



Наименование
приборной вилки
разъема

Обозначение кожуха
вилки ОНЦ-БС-2
для заказа

Количество
контактов вилки

Масса, гр

Размеры, мм

D

L

ОНЦ-БС-1-4/10-В

ЭКОМ.301111.110

4

4,2

17

29

ОНЦ-БС-1-7/12-В

ЭКОМ.301111.120

7

4,7

17

31

ОНЦ-БС-1-10/14-В

ЭКОМ.301111.090

10

5,0

20

28

ОНЦ-БС-1-19/18-В

ЭКОМ.301111.080

19

5,4

23

30

ОНЦ-БС-1-32/22-В

ЭКОМ.301111.130

32

7,2

27

43

ОНЦ-БС-1-50/27-В

ЭКОМ.301111.140

50

8,7

32

47






кожух для вилки онц бс 1 и онц бс 2

Кожух приборной вилки ОНЦ-БС-2



Наименование
приборной вилки
разъема

Обозначение кожуха
вилки ОНЦ-БС-2
для заказа

Количество
контактов вилки

Масса, гр

Размеры, мм

D

L

ОНЦ-БС-2-4/10-В

ЭКОМ.301111.110

4

4,2

17

29

ОНЦ-БС-2-7/12-В

ЭКОМ.301111.120

7

4,7

17

31

ОНЦ-БС-2-10/14-В

ЭКОМ.301111.090

10

5,0

20

28

ОНЦ-БС-2-19/18-В

ЭКОМ.301111.080

19

5,4

23

30

ОНЦ-БС-2-32/22-В

ЭКОМ.301111.130

32

7,2

27

43

ОНЦ-БС-2-50/27-В

ЭКОМ.301111.140

50

8,7

32

47




> 5 лет
Опыт изготовления

> 15 000 шт.
выпущено с 2015 г.

от 7 дней
Срок поставки





Минимальная партия заказа – от 100 штук одного типоразмера.

Комплектность поставки – Пластиковый корпус, латунные прижимы 2 штуки, винты 2 штуки (отгрузка возможна с паспортом качества, по Вашему требованию).

Стоимость изготовления кожухов к низкочастотному цилиндрическому соединителю ОНЦ-БС-1 (2) – от 200 до 225 рублей с НДС, в зависимости от типоразмера (порядок оплаты – безналичный расчет по реквизитам ООО «Н-КАБЕЛЬ»). Работаем с юридическими лицами и индивидуальными предпринимателями.

Скидки на поставку возможны при партийности заказа от 1000 штук - размер скидки составит от 5 %. При заказе партии кожухов 5000 штук и более скидка составит 10%.

Качество поставляемых изделий подтверждаем наличием на предприятии ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).

Доставка кожухов ОНЦ-БС-1 (2) до склада заказчика или до терминала транспортной компании производим в города Москва, Санкт–Петербург, Ростов-на-Дону, Нижний Новгород, Воронеж и Казань, а также в другие города России составит от 7 рабочих дней (стоимость доставки рассчитывается отдельно). Доставка до города Екатеринбург от 5 дней и производится силами и за счет производителя ООО «Н-КАБЕЛЬ». Возможен самовывоз со склада ООО Н-КАБЕЛЬ». Подробная схема проезда на Яндекс картах вы можете посмотреть по ссылке: Схема проезда.

Условия отгрузки - осуществляем в рамках действующего законодательства РФ по ФЗ №44 и ФЗ №223. Производство и отгрузка производится по запрашиваемом от заказчика варианте: договор на поставку и спецификация или по выставленному счету на оплату.

Заявку на покупку принимается по телефону +7 (343) 707-47-98, по почте: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. или пройти по ссылке Оставить заявку. В заявке просим указать наименование, обозначение, требуемое количество и контактные данные представителя заказчика.

Наш менеджер свяжется с вами в срок не более 10 мин и подготовит счет на оплату.

После получения заявки вам на электронную почту, в срок не более одного часа, будет отправлен счет с указанием цены, условий изготовления и сроков отгрузки.





Дополнительно произведем нанесение на корпусе изображения белым цветом логотипа или текстовой информации схемного обозначения, методом лазерной маркировки, в соответствии с техническим заданием заказчика.



1 кожух разъем онц с логотипом

2 кожух вилка онц с текстом

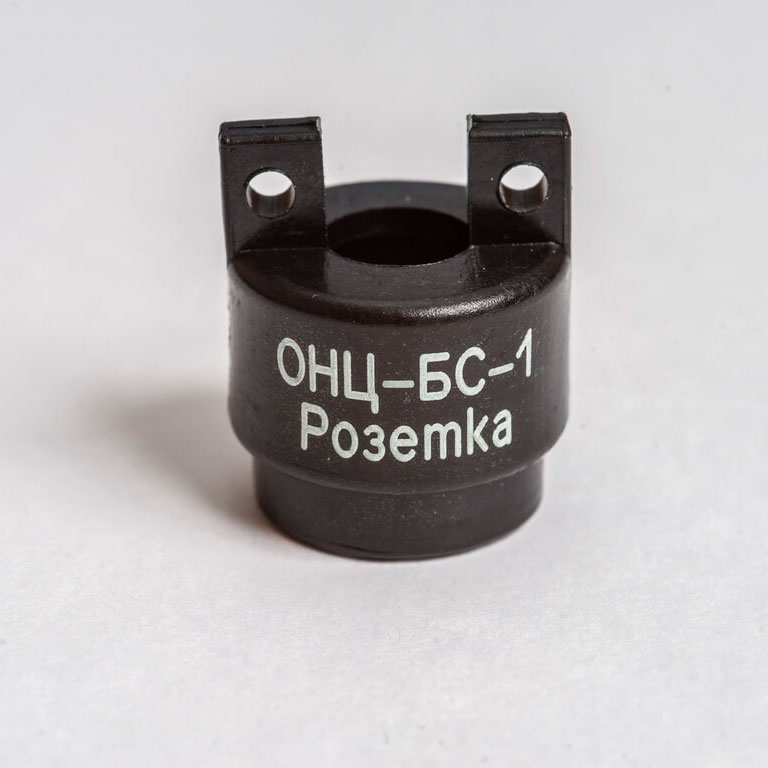

3 кожух рс розетка с текстом
