Изготовление кабельно-жгутовой продукции

Предлагаем полный цикл разработки и промышленного изготовления электрических жгутов, кабельных сборок на заказ, (межблочных и внутриблочных) по чертежам, конструкторской документации и эскизам.

Производство кабельных сборок и электрических жгутов по эскизам или образцам выполняем после разработки, согласования конструкторской документации, выпуска и приемки заказчиком установочных образов изделий.

По согласованию с заказчиком работы выполняем из собственного или давальческого материала. С 2013 года в рамках гособоронзаказа и коммерческих закупок специализируемся на изготовлении жгутов проводов и кабельных сборок.

Перечень поставляемых сборок перечислен в Референс – листе.

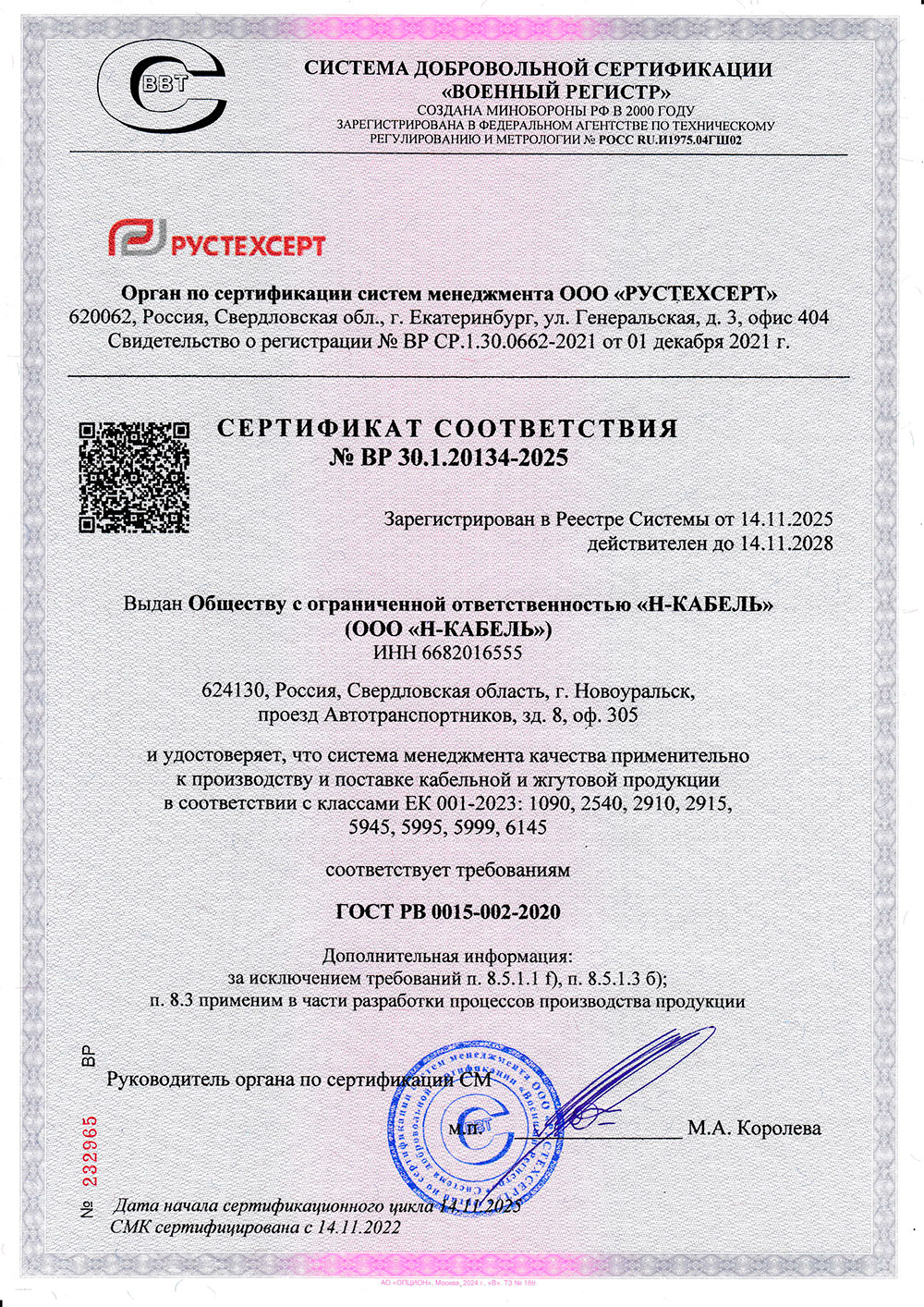

В производстве работают специалисты с опытом более 18 лет и монтажников с разрядом выше 5–го. Используем современное полуавтоматическое и автоматическое оборудование. Монтаж жгутов проводов и изготовление кабелей с разъемами на заказ выполняем в соответствии с ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) применительно к разработке, производству, поставке кабельных сборок и жгутовой продукции (срок действия сертификата до 25 июня 2025 г.). Сроки и цены поставки фиксируются в договоре оказания услуг или поставки.

Заказать контрактное производство жгутов в Москве, Санкт–Петербурге, Нижнем Новгороде, Казани, Самаре, а также в других регионах РФ вы можете по цене от 800 рублей с НДС за один н/ч.

Минимальная стоимость заказа жгутов проводов и кабельной продукции - от 3000 рублей с НДС.




Области применения кабельно-жгутовой продукции



Ключевые отрасли промышленности, которым мы поставляем кабельную продукцию с 2013 года:



Также производим межблочные, внутриблочные соединительные кабельные сборки и изготавливаем жгуты по чертежам заказчика для:

  • промышленного оборудования с повышенными требованиями по механической, термической, химической стойкости (стационарные агрегаты – двигатели специального назначения, станки, транспортировочные линии, конвейеры)
  • аппаратов гражданского назначения (вендинговые аппараты, систем самообслуживания, торгового оборудования)
  • систем связи (высокочастотные, экранированные кабельные сборки, входящие в телекоммутационное оборудование)
  • светотехническая продукция (системы управления, питания светодиодных светильников, коробов)

Этапы изготовления жгутов проводов и кабельных сборок
на производственных участках завода ООО «Н-КАБЕЛЬ»

Разработка жгута и комплекта КД на жгуты - ООО Н-Кабель

Выполняем разработку жгутов, кабельных сборок с комплектом конструкторской документации КД, согласно технического задания или эскиза.

Для снижения трудозатрат и конечной стоимости изделий, наш конструктор предложит предпочтительный выбор комплектующих, технологии изготовления на стадии проектирования и согласовании КД. По требованию заказчика, выпустим макетный образец для опытной эксплуатации.

Возможно изготовление чертежей жгутов по предоставленным образцам.

Мерная нарезка провода, плоского кабеля на заводе ООО Н-Кабель

Заготовительные операции мерной нарезки выполняем на современном высокопроизводительном (до 7000 резов в час) автоматическом оборудовании:

  • провода диаметром до 2,5 мм2
  • изоляционной трубки (термоусаживаемая, ПВХ, кембрика) шириной до 100 мм
  • плоского кабеля.

Зачистку изоляции на проводе (ПВХ, фторпласт, силикон, стекловолокно) выполняем как на концах, так и промежуточной зачисткой с многократным сдвигом изоляции до 11 точек.

Изготовление  жгутов и кабельных сборок на участке раскладки проводов в жгуты по шаблонам завода ООО Н-Кабель

Операция раскладки и вязки, сборки проводов в жгуты на шаблонах выполняется вручную опытными вязальщиками схемных жгутов, кабелей и шнуров не ниже 5 – го разряда.

На плоских и объемных шаблонах производим объемный монтаж жгутов проводов или вязку сложных, с ответвлениями и замкнутыми ветвями сборок длиной до 10 метров.

Шаблоны подлежат индивидуальному исполнению, в соответствии с монтажной схемой и спецификацией.

Жгутовое производство завода ООО Н-Кабель – участок обжима контактов и наконечников

На автоматическом и полуавтоматическом оборудовании выполняем обжим (опрессовку) изолированных и неизолированных наконечников российских и зарубежных стандартов:

  • цилиндрических (соединители типа MF, HU, MHU, PHU, PHR, Molex)
  • втулочных
  • штырьевых
  • наконечников типа НШВИ, НКИ, НВИ
  • разъемов IDC для плоских кабелей.

Качество опрессовки проверяем разрушающим методом (испытания на отрыв) и неразрушающими методами (внешний осмотр профиля обжатия и контроль среза места обжима на электронном микроскопе).

Участок пайки и лужения жгутового производства на заводе ООО Н-КАБЕЛЬ. Заказать пайку радиоэлементов в заводских условиях от 800 руб. н/ч.

Операция лужение проводов, пайки контактов разъемов (российских и импортных производителей) при изготовлении электрических жгутов, делаем с использованием современного инструмента и оборудования.

Сборку жгутов проводов на производстве и объемный монтаж кабелей на заказ выполняем как отдельно, так и в составе печатных плат.

На рабочих местах электромонтажного участка поддерживаются требуемые параметры окружающей среды, выполнена защита от статического электричества.

Надежность пайки контролируем методом неразрушающим контроля (электронный микроскоп с высоким разрешением изображения)

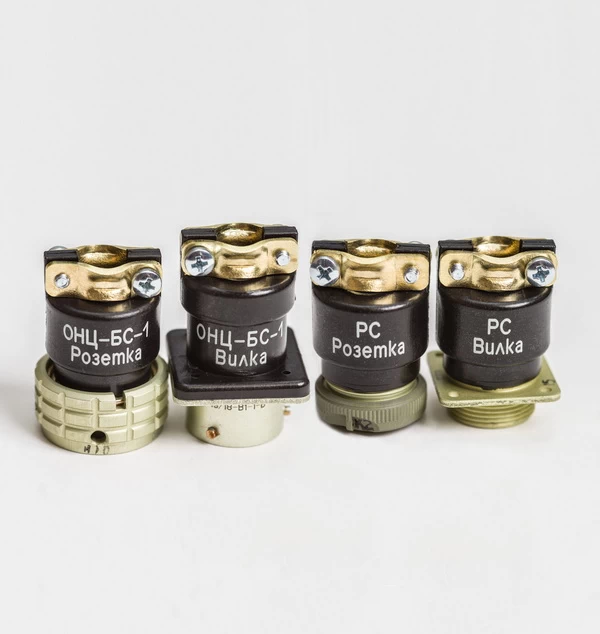

Производство жгутов – операция бескорпусной заливки разъема компаундом на заводе ООО Н-Кабель

Для защиты мест пайки от влияния климатических и механических воздействий осуществляем заливку промышленными многокомпонентным полимерным компаундом (пентэластным, эпоксидным, полиуретановым) или герметиком:

  • корпусную (заливка в защитный кожух кабельных соединителей)
  • бескорпусную заливку (с помощью технологической оснастки литейной формы)

Основные виды материалов:
Компаунд ЭК-115П, КДС-174, ЭП-9270, ЗЛК-15, ВК-9, ПК-68, Виксинт У-1-18, (У-2-28, У-4-21), Пентэласт, ВГО-1, ВПГ-300, герметик ТКС-ГТ.

Операция лазерной маркировки, гравировки на корпусах разъёмов жгутов на заводе ООО Н-КАБЕЛЬ.

На корпусах разъемов соединителей гравируем и наносим маркировку наименования, обозначения, а также изображение логотипа вашего предприятия, в высоком качестве (точность 0,01 мм) прорисовки, с помощью лазерного волоконного маркера.

Полученное изображение имеет высокую механическую стойкость к истиранию.

Материалы комплектации разъемов подлежащие нанесению изображения: металлы (включая окрашенные), различные конструкционные пластики, резина, керамика.

Операция маркировки провода на жгутовом производстве завода ООО Н-Кабель

В соответствии с техническим заданием или КД на промышленном термотрансферном принтере производим маркировку:

  • кабелей
  • проводов
  • кембриков
  • термоусадочной изоляционной трубки (с возможностью автоматической нарезки)
  • самоклеящейся ленты и специальных клипс.

Наносимая в большом разрешении буквенно – цифровая информация, графические символы, штрих коды, логотипы компании Заказчика устойчивы к химическим и физическим воздействиям.

Операция бандажирования жгутов на участке жгутового производства ООО Н-Кабель

Производим бандажирование простых и длинных с ответвлениями электрических жгутовых сборок, кабелей, шнуров адгезивной и неадгезивной лентой типа ЛЭТСАР, Ф4-ИН, 301в, полиамидной, фторопластовой, TESA. Диаметр пучка проводов до 200 мм.

При промышленном объемном монтаже экранированных жгутов в защитную оплетку (металлорукова из нержавеющей стали) предварительно выполняем бандажирование мест разветвлений.

Операция тестирования жгутов на автоматизированном стенде завода ООО Н-КАБЕЛЬ

Заводские испытания жгутов и кабельных сборок методом неразрушающего контроля проводим в автоматическом режиме на сертифицированном стенде «Контроль-350».

Контролируемые параметры готовых изделий:

  • диагностика на правильность сборки
  • тест на целостность цепей
  • проверка на наличие короткого замыкания
  • тестирование сопротивления и прочности изоляции

В результате тестирования жгутов на стенде получаем протокол испытаний на каждую единицу выпускаемых изделий.
